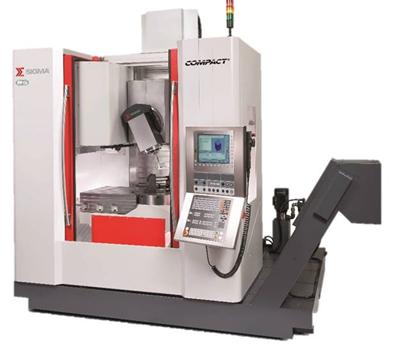

小型五軸同動立式加工中心搭配旋轉工作台



*床身、立柱與頭部單件式鑄件設計。

*萬向傾斜銑頭(B軸±110°)由轉矩馬達驅動。

*旋轉台(C軸),扭矩電機集成在直徑為660mm的旋轉工作台中。



COMPACT  5°

X-軸行程

1150mm

Y-軸行程

570mm

Z-軸行程

800mm

X-Y-Z 軸進給率

Up to 40m/min

傾斜頭 – B

± 110° degrees

旋轉軸 – C

550mm

旋轉軸 – C

360°degrees

最大主軸轉速

12,000 ÷ 18,000rpm

最大主軸馬力

33kW

最大主軸扭力

180Nm
